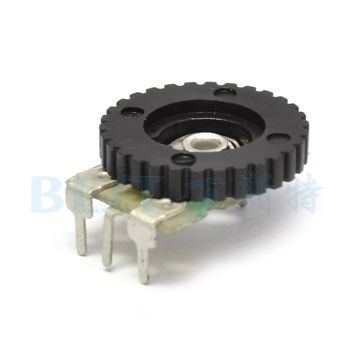

撥盤電位器WH120-1電位器性能

阻值：□1KΩ □2KΩ □5KΩ □10KΩ □20KΩ□50KΩ □100KΩ□200KΩ□500KΩ

阻值偏差：□±10% □±20%□±30%

阻值變化特性：□A□B□C □D□W□MN

最高使用電壓
： 150 V～DC/ V

額定功率：B:0.1W,□Other :0.05W

Term. 1～2:Less than 20 Ω

殘留阻值：Term. 2～3:Less than 20 Ω

雜訊：Less than 100 mV

開關接觸阻抗值：Less than 50 MΩ

開關額定功率：1.0 A at DC 12 V

撥盤電位器WH120-1機械特性

旋轉角度
：230°±10°

旋轉力矩：10 ～ 100

止擋強度：2.0 Kgf.cm Min.

軸柄推拉承受強度：1.0 Kg.f Max.at 10sec

開關回轉角度：35°±10°

開關作動力：100 ～ 350gf.cm

銲錫耐熱性：100℃

預熱:基闆表面溫度100℃以下,1分鍾内。

焊錫溫度：260±5℃,5秒.

旋轉壽命：10,000 (Cycles Min)

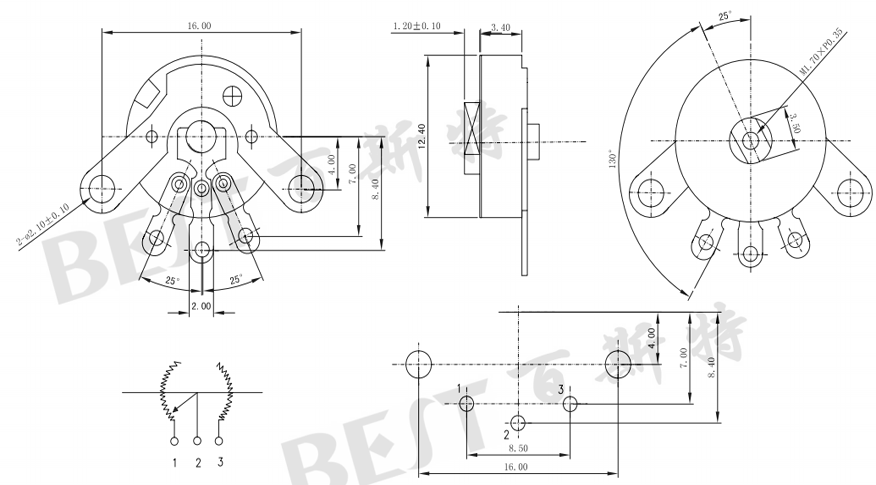

撥盤電位器WH120-1參考圖紙

單位：mm
