輕觸開關12×12的型号選擇和應用

輕觸開關有接觸電阻荷小、精確的操作力誤差、規格多樣化等方面的優勢，在電子設備及白色家電等方面得到廣泛的應用。常常應用於影音産品、數碼産品、通訊産品、玩具、電腦産品、健身器材、家用電器、安防産品、醫療器材、驗鈔筆等。輕觸開關是随著電子技術發展的要求而開發的第四代開關産品，常用的規格有輕觸開關12×12、輕觸開關6×6、輕觸開關4×4等。輕觸開關12×12常用的型号有TS-1103CW、TS-1103、TS-1103K、TS-1103W、TS-1103C等。下面我來給大家詳細介紹這幾款輕觸開關12×12的産品吧!

(1)輕觸開關TS-1103CW

輕觸開關TS-1103CW參考圖紙：

産品簡介：

輕觸開關TS-1103CW，是一款帶防水功能的輕觸開關，規格尺寸爲12×12輕觸開關，其TS-1103CW輕觸開關的動作力度：160g/250g兩種;一般廣泛用於音響、電子儀器、數碼産品、家用電器等行業。

技術參數：

絕緣電阻：≥100MΩ

額定電流：dc12v 50MA

接觸電阻：≤100Ω

驅動力：260±50GF

輕觸開關壽命：60000次

行程：0.25mm±0.1mm

(2)輕觸開關TS-1103

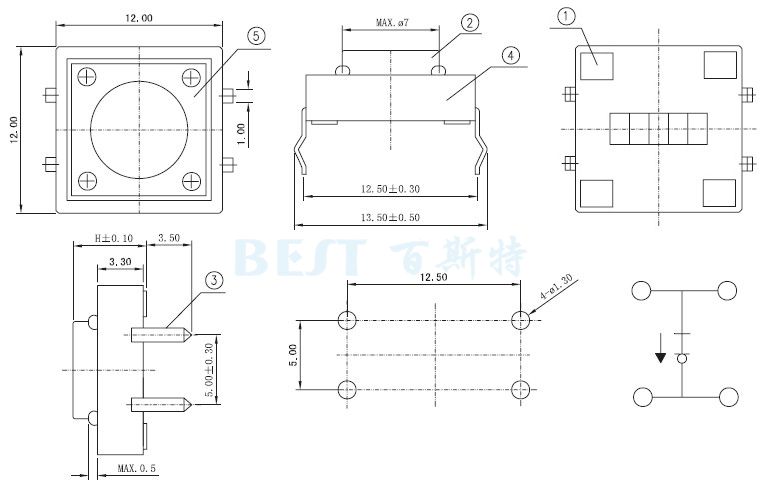

輕觸開關TS-1103參考圖紙：

輕觸開關TS-1103産品簡介：

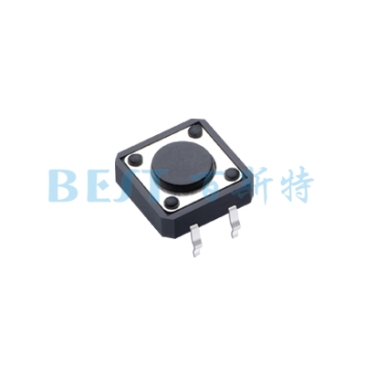

TS-1103是12×12輕觸開關,是方形輕觸開關，高度有4.3/5-22等不同高度，按鍵力度有160g/250g兩種。包裝方式是袋裝，1000PCS/袋
，其中輕觸開關TS-1103不能過回流焊，一般都是手工焊接.

輕觸開關TS-1103技術參數：

使用範圍溫度：-20℃~70℃

保存溫度範圍
：-30℃~80℃

額定值：DC 12V 50mA

接觸電阻：≤50mΩ

絕緣電阻：≥100 MΩ

(3)輕觸開關TS-1103K

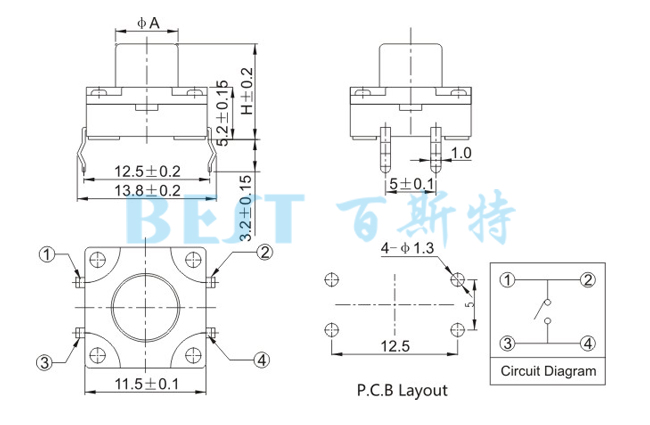

輕觸開關TS-1103K參考圖紙：

産品簡介：

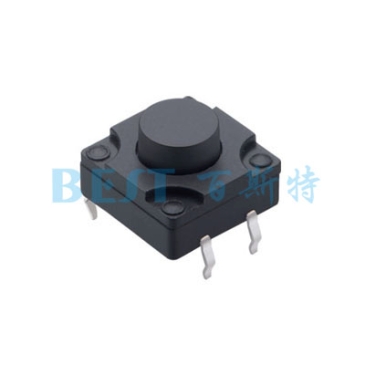

輕觸開關TS-1103K，是一款帶防水功能的輕觸開關，它的長寬尺寸爲：11.5×11.5，高度有3.2mm，TS-1103K輕觸開關的動作力度：160g/250g兩種;TS-1103K防水輕觸開關适用於具有防水防塵要求的電子電器按鍵

、電子化的各種音響設備
、數碼産品、通訊設備、測量儀器等産品。

技術參數：

額定電流：dc12v 50MA

接觸電阻：≤100Ω

驅動力
：260±50GF

輕觸開關壽命：60000次

絕緣電阻：≥100MΩ

行程：0.25mm±0.1mm

(4)輕觸開關TS-1103W

輕觸開關TS-1103W參考圖紙：

輕觸開關TS-1103W産品簡介：

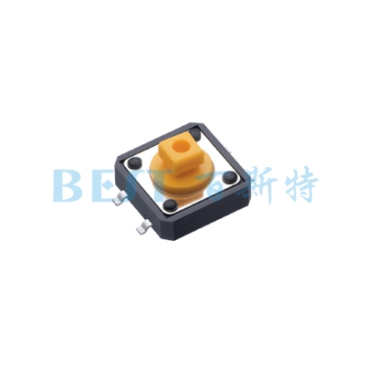

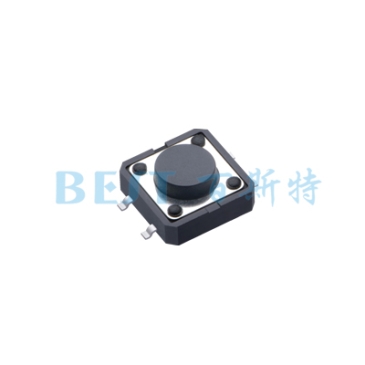

輕觸開關TS-1103W爲12×12mm貼片型輕觸開關，高度有4.3mm-12mm高。但是支持耐高溫的隻有4.3mm和5mm兩個高度，顔色也隻有白色頭。力度：160g/250gf;包裝方式：袋裝(1000pcs包)。輕觸開關TS-1103W常用於家用電器、儀器儀表、汽車電子、安防産品等行業。

輕觸開關TS-1103W技術參數：

使用範圍溫度：-20℃~80℃

額定值：DC 12V 50mA

絕緣電阻：≥100 MΩ

接觸電阻：≤30mΩ

(5)輕觸開關TS-1103C

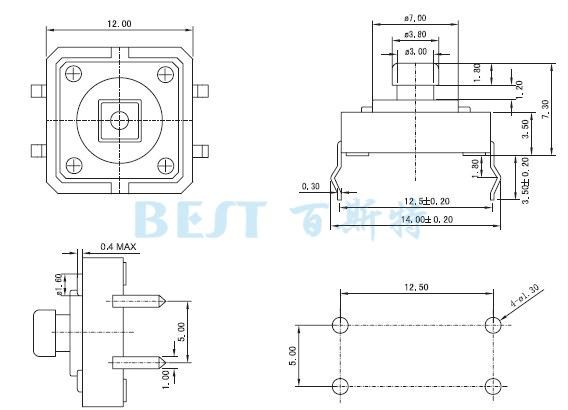

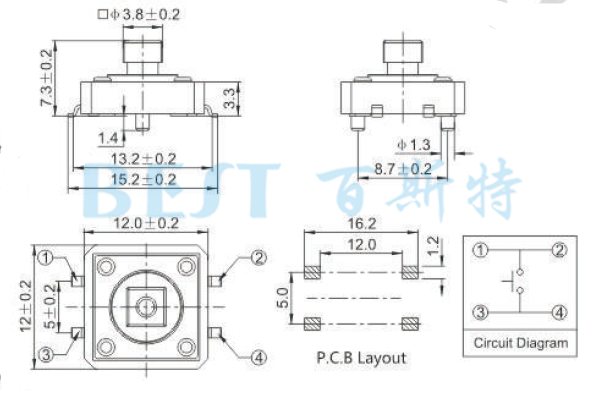

輕觸開關TS-1103C參考圖紙：

輕觸開關TS-1103C産品簡介：

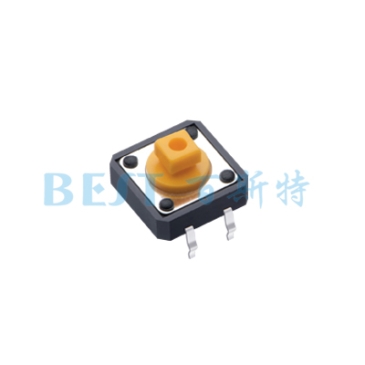

輕觸開關TS-1103C是一款仿歐姆龍開關的産品，它有四個定位柱和四個引腳，它的外觀長寬尺寸爲12x12mm，也被稱呼爲12x12輕觸開關,四腳輕觸開關12x12等。四個定位柱可以精確的定位開關在PCB闆上的位置，防止開關移位，四個引腳可以使輕觸開關固定的更加牢固，開關的驅動力度有3個标準分别爲：250克力，180克力
，160克力，如需要其他的力度需要特别定制。此12x12輕觸開關隻有一個高度爲：7.3mm，顔色有黑色和黃色兩種。

輕觸開關TS-1103C技術參數：

使用範圍溫度：-20℃~70℃

額定值：DC 12V 50mA

保存溫度範圍：-30℃~80℃

接觸電阻：≤50mΩ

絕緣電阻：≥100 MΩ

機械性能：

驅動力：250±30gf或180±30gf或160±30gf

回複力：50gf min

行程：0.25±0.1mm

可焊性：超過75%的焊錫面積被錫料所覆蓋

機械壽命：50000次

以上就是關於輕觸開關12×12的常見幾款産品的相關介紹，大家如果有不明白的地方，歡迎緻電咨詢。其次，建議大家給輕觸開關12×12端子進行焊接時，不要在端子上施加負荷，以免因條件不同會有松動，變形及電特性劣化的可能。輕觸開關12×12對於平軸杆型，盡量按下開關中心部。對於鉸鏈結構，按下時軸杆按動位置将移動，請特别注意。如果使用開關的整機的周圍材料産生腐蝕性氣體，将有可能造成接觸不良等現象，所以請事先進行充分的確認。
